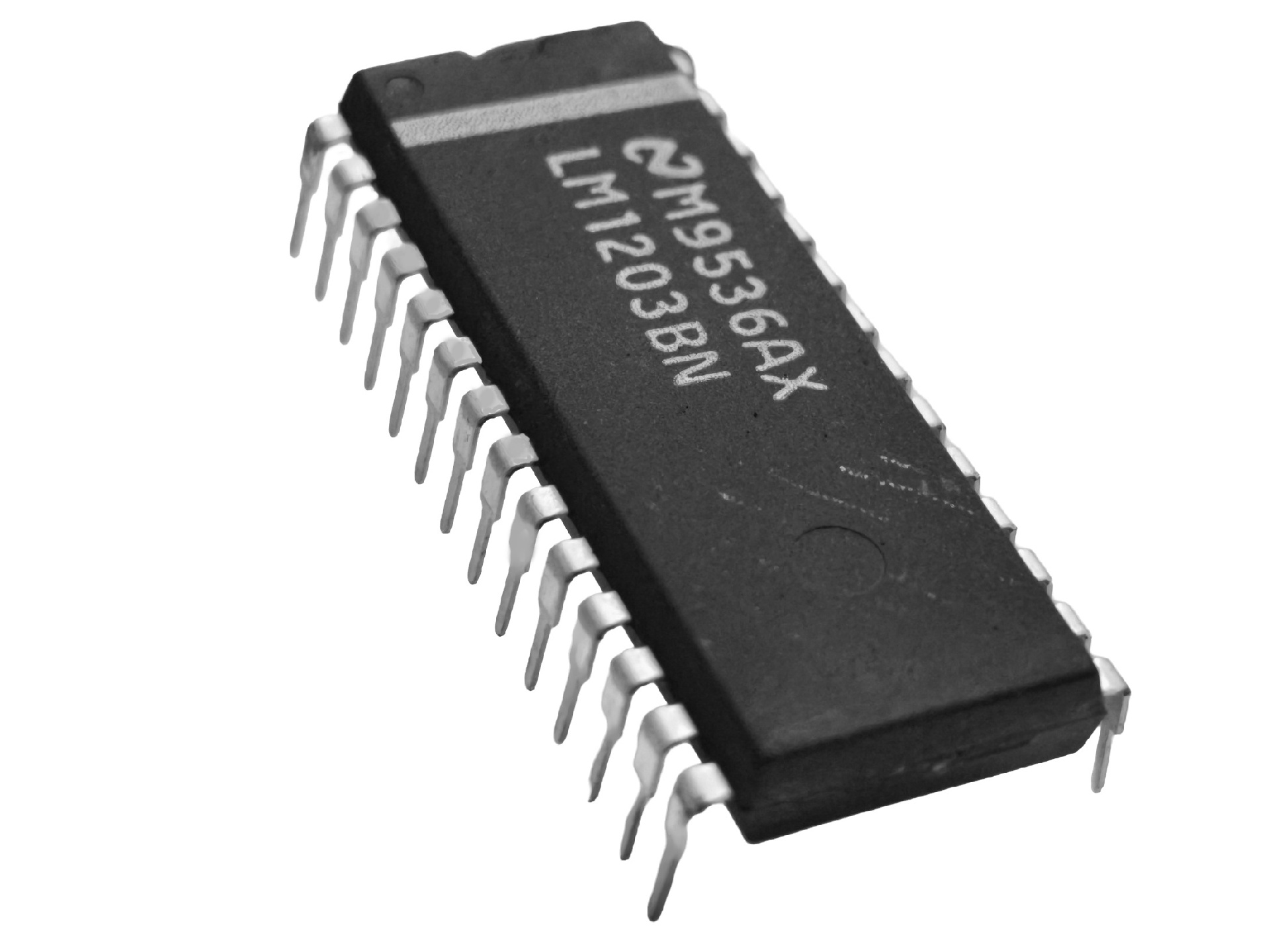

LM1203BN

LM1203B je vylepšená verze populárního širokopásmového video zesilovače LM1203.
Zařízení je určeno pro RGB CRT monitory s vysokým rozlišením. Kromě toho obsahuje
tři přizpůsobené video zesilovače, LM1203B obsahuje tři hradlové diferenciální vstupní komparátory černé úrovně
pro ovládání jasu a tři přizpůsobené obvody zeslabovače pro kontrolu kontrastu.
Každý video zesilovač obsahuje sadu pro zesílení, sadu pro nastavení maximálního zisku systému
LM1203B také obsahuje referenční napětí pro video vstupy.

Obsahuje:
- tři širokopásmové video zesilovače (70 MHz @ B 3dB)
- interně laděné (0,1 dB nebo 1,2 %) zesilovače pro regulaci kontrastu
- tři komparátory s externí bránou pro regulaci jasu
- referenční video vstupní napětí
- výstupní budič s nízkou impedancí

Specifikace:
- napájecí napětí 12V, maximálně 13,5 V
- maximální výstupní proud videa: 28 mA
- maximální ztrátový výkon: 2,5 W
- minimální provozní teplota: 0°C
- maximální provozní teplota: 70°C
- pouzdro DIP28
- náhrada za NTE7081
