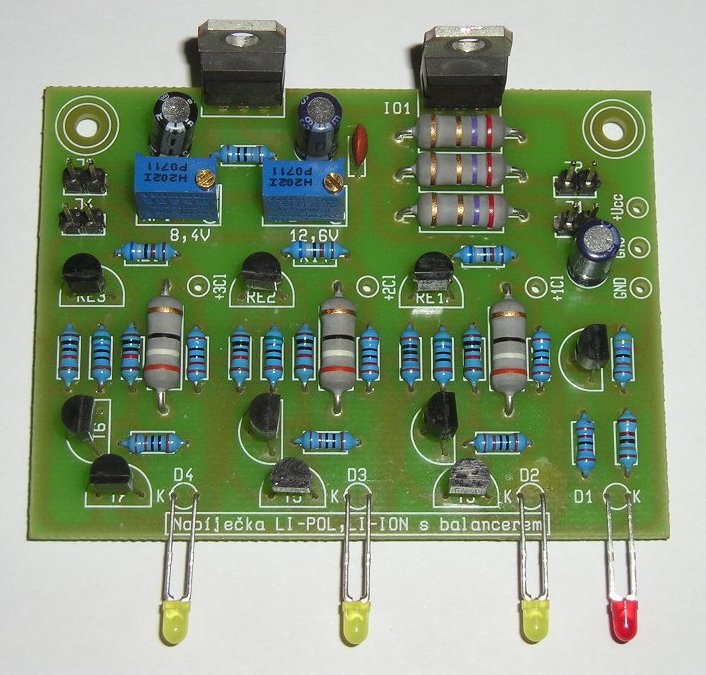

Nabíječka LI-POL a LI-ION akumulátorů - stavebnice

POSLEDNÍ KUS SKLADEM!!! - UKONČENÍ VÝROBY

Tato jednoduchá a levná nabíječka Lithium-Iontových (Li-ion) a Lithium-Polymerových
(Li-pol) akumulátorů je postavená na známých integrovaných stabilizátorech LM317.
Nabíjení probíhá nejprve v proudovém režimu na článku roste napětí a proud je
konstantní. Po dosažení koncového napětí přejde nabíječka do napěťového režimu,
kdy napětí na článku je konstantní a proud se blíží k nule. Ve chvíli, kdy proud už
je malý, je článek nabitý. Koncové napětí článků Li-ion a Li-pol bývá obvykle 4,2V.
Koncové napětí není to samé, jako jmenovité napětí. To je většinou 3,6V. Články je nutné
nabíjet na plných 4,2V. Při překročení koncového napětí může dojít ke zničení článků
(hrozí i výbuch). Pro rovnoměrné nabíjení jednotlivých článků jsou použity balancery.
Při používání by se články neměly nikdy vybíjet pod 3,4 až 3,3V. Články Li-ion a Li-pol
nemají rádi skladování v nabitém ani vybitém stavu, měly by se skladovat částečně
nabité. Napájecí napětí max. 12V pro dvoučlánek a 18V pro tříčlánek. Nastavitelný
nabíjecí proud 0,5A - 1A – 1,5A Nastavitelné koncové napětí 8,4V pro dvoučlánek
a 12,6V pro tříčlánek. Spínací napětí balanceru pevně nastaveno 4,2V. Indikace
nabíjecího proudu a aktivace balanceru 3kusy Led diod. Plošný spoj 75 x 56 mm.
.
Upozornění: Vážení zákazníci. Před samotným pájením stavebnice je důležité si předem zkontrolovat všechny díly.
V případě, že Vám nějaký díl chybí, napište nám prosím na email: d.hofrichtr@helkon.cz. Děkujeme za pochopení.
